导读

我司工程师，一级注册结构工程师，龚沁华；结构高级工程师，一级注册结构师，深圳装配式专家，林碧懂；结构工程师，邱知茂；负责设计的南京燕子矶项目，在《建筑结构》书刊中发表《南京某338m超高层办公塔楼的结构设计与分析》文章。

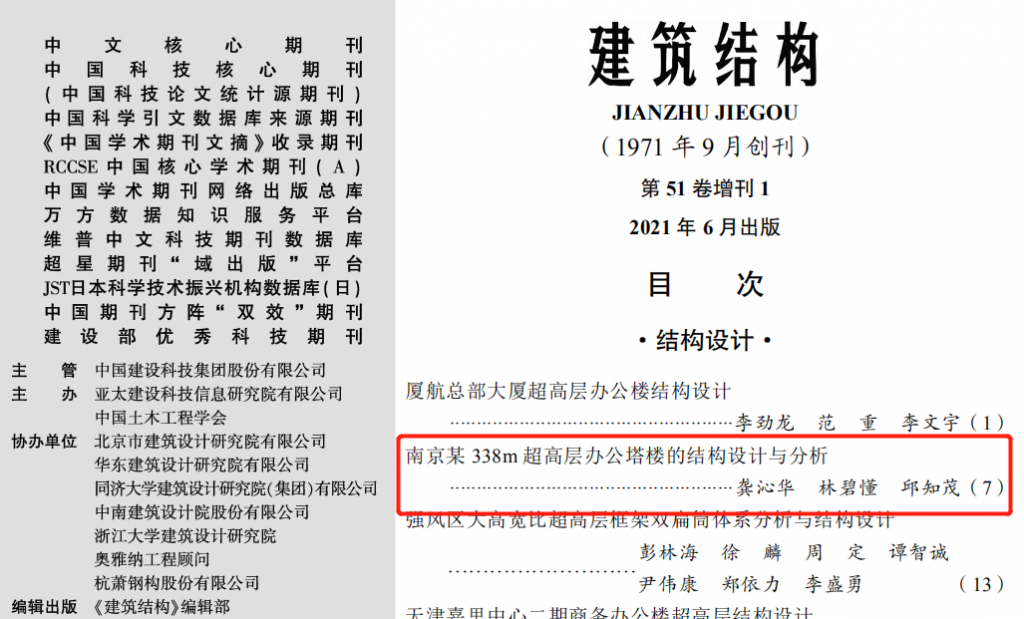

《建筑结构》第51卷增刊1

关键词：超限高层建筑；框架-核心筒；抗震性能化设计

项目概况

项目位于南京市燕子矶新城珠江路两侧，太新路以北，经五路以西，新燕路以南。地上由1栋57层338m高的办公塔楼、1栋22层100m高的办公塔楼、1栋5层234m高办公公寓塔楼以及商业裙楼组成。裙房与各栋塔楼间均设缝。建筑效果图见图1所示。本文主要针对57层338m高的办公塔楼的结构设计进行介绍。

项目结构体系

根据建筑平立面特点，选择框架-核心筒结构体系，作为本建筑的基本结构体系。同时经考虑资金时间效应的成本分析后，选择框架由钢管混凝土柱和钢梁组成，核心筒为钢筋混凝土核心筒的混合结构。钢梁与框架柱刚接连接。为了减少施工难度，加快施工进度，钢梁与核心筒尽量铰接。

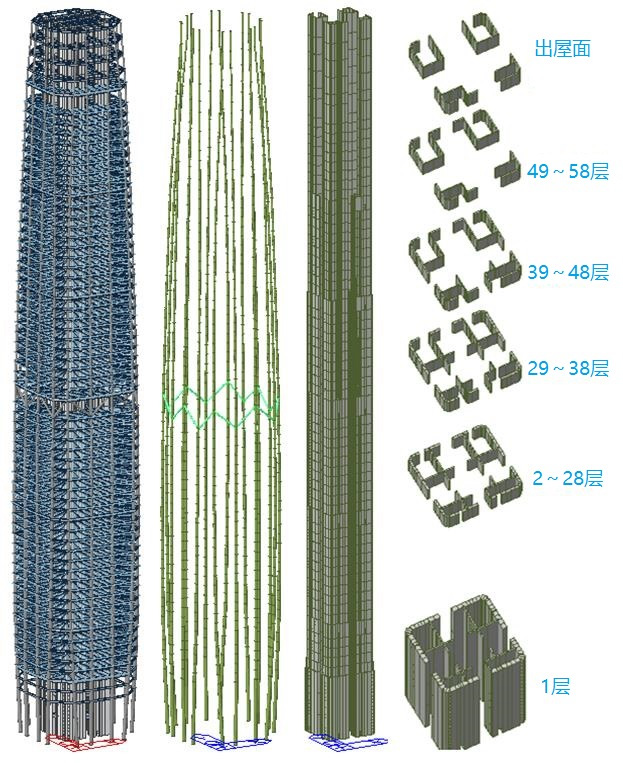

整体模型框架柱及环桁架核心筒核心筒变化位置

结构三维示意图

根据建筑外立面的要求，全楼框架柱基本为变角度斜柱，特别是角柱，为双向变角度倾斜。

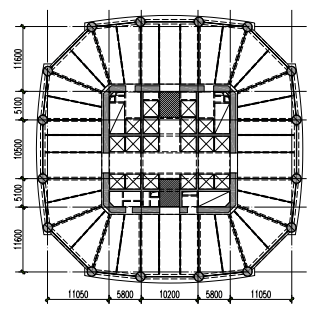

低区标准层结构布置图

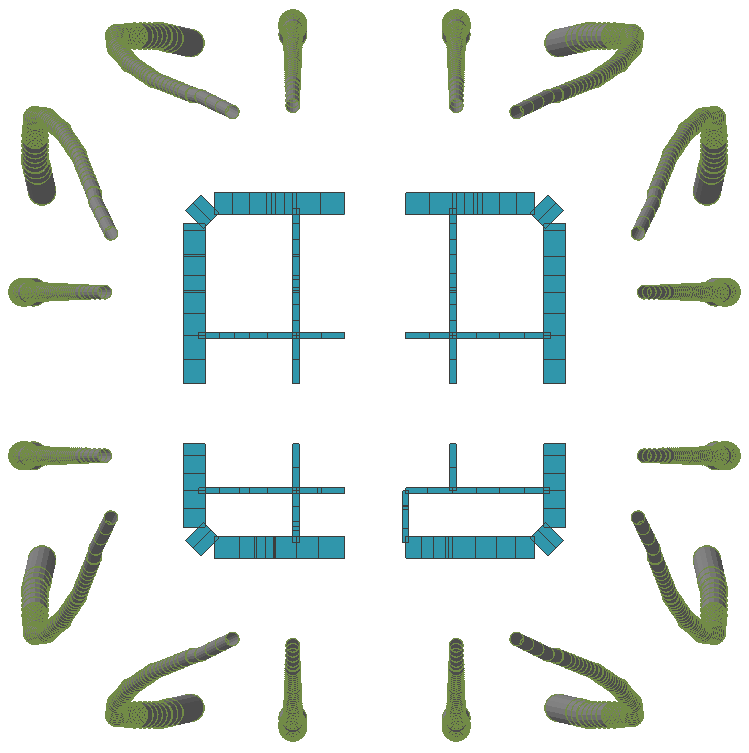

框架柱投影示意图

项目结论

本工程采用带一道腰桁架的圆形钢管混凝土框架-钢筋混凝土核心筒混合结构。建筑立面和平面整体上较为规则，但由于建筑使用功能和客观条件的限制，结构存在外框柱倾斜，首层30m高，空中大堂层9m高，出屋面塔冠44.9m高等特点，属于体型规则的超高高层建筑。采用多种计算软件对结构进行了弹性、弹塑性分析以及稳定分析，根据性能目标和计算结果，采取了一系列的抗震性能化设计措施，结构设计可靠，满足预期抗震性能目标。

项目效果图

项目档案

项目名称 | 南京燕子矶滨江商务区项目

项目位置 | 江苏省南京市

建设单位 | 南京宝能城市发展有限公司

建筑设计 | 深圳和华国际工程与设计有限公司

总建面积 | 约47万平方米
